Isola Takshingel Dråpe / Swing

Hvordan montere Isola Takshingel (Swing og Dråpe)? Her finner du en steg-for-steg-veiledning for montering av Isola Takshingel, spesielt for typene Swing og Dråpe:

Viktig! Dersom du monterer en annen type takshingel, følg standard monteringstrinn beskrevet i generell monteringsanvisning.

Sett i gang!

1 Monter takrenne og takfotbeslag

Monter takrenne og takfotbeslag.

2 Monter trekantlekt

Monter trekantlekt.

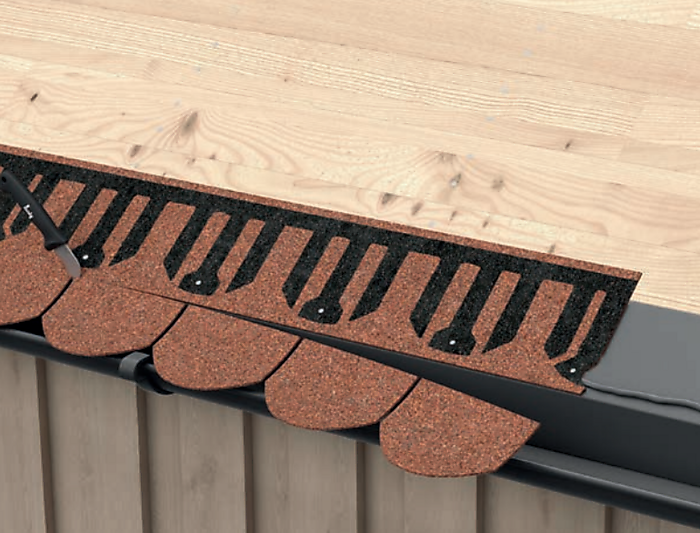

3 Takshingelplate benyttes som takfotplate

Ved montering av type Swing og Dråpe benytter man en takshingelplate som start ved takfot. Plasser platen slik at innsnitt flukter med takfotbeslaget. Kutt av tungene på utsiden av takfotbeslaget.

4 Første rad

Ved montering av første hele rad start ca midt på taket. Endekanten på platen skal starte i flukt med sideveis leggespor på underliggende plate

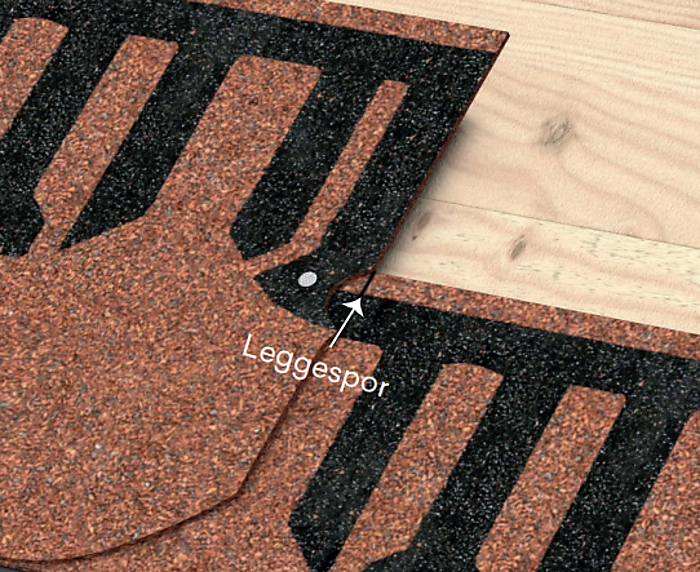

5 Leggespor

Bruk leggesporet til forskyvning av annen hver rad. Legg fra midten og ut til hver side

6 Innfesting

Stift/skru ved hvert innsnitt i klebefeltet. Festemiddel skal plasseres ca 2,5 cm over hvert snitt.

7 Isola Takshingel, andre rad

Snorslå en horisontal linje ref. byggehøyde på type takshingel. Start montering midt på taket og ut til hver side. Tilpass mønster og ledespor.

8 Vinkelrenne/kilrenne

Rull ut Isola Mestertekk/Isola Selvbygger i rennens lengderetning. Kleb til takfotbeslag med Isola Fugemasse. For best mulig heft bør folien på baksiden smeltes bort der det skal limes, evtuelt sveises til beslag med varmluft. Stift til underlaget i beleggets ytterkant.

9 Vinkelrenne/Kilrenne

Monter takshingelen minimum ca 35 cm inn på hver side av Isola Mestertekk/Isola Selvbygger. Kleb takshingelen med Isola Fugemasse og stift i klebefeltet.

10 Avslutning mot vindski

Legg takshingelen opp over trekantlekten og vindskien. Stift fast og skjær av overflødig takshingel. Monter Isola Vindskibeslag når taket er ferdig tekket. Festes med skruer.

11 Avslutning mot vegg

Legg takshingelen opp over trekantlekt, ca 15 cm opp på vegg. Takshingelen dekkes så med et profilert beslag evt. kledning.

12 Inntekking av pipe

Monter takshingelen opp til pipens forkant. Monter pipebeslaget. Monter takshingelen over beslagets sider og kleb til beslaget med Isola Fugemasse.

13 Inntekking av Isola Ventilasjonshette/Soilhette/Takventil

Se inntekking av pipe.

14 Avslutning mot møne

Renskjær siste takshingelrad i flukt med mønet og stift ned. Før siste takshingelrad på motsatt takside minimum 5 cm over mønet og stift ned. Møneplaten skal dekke klebefeltene.

15 Isola Møneplate

Riv av folien. Monter møneplaten minimum 50% over forrige plate langs linje c. Stift klebefelt a., bøy platen over mønet. Stift så klebefelt b.

16 Avslutning ved møne valmtak 1

NB! Stift alltid i klebefelt.

17 Avslutning ved møne valmtak 2

Avslutning ved møne valmtak 2.

18 Avslutning ved møne valmtak 3

Avslutning ved møne valmtak 3.
